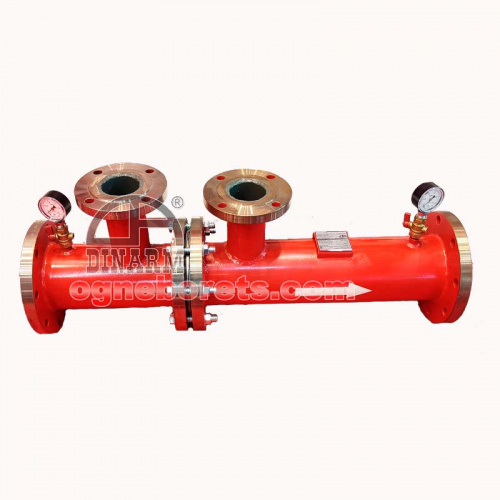

ПЕНОСМЕСИТЕЛЬ (ДОЗАТОР) диафрагменный Вельга-AVM
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Пеносмеситель (дозатор) диафрагменный Вельга-AVM (далее – пеносмеситель) предназначен для применения в установках пенного пожаротушения для получения водного раствора Пенообразователя (далее ПО) с заданной концентрацией (0,5%, 1%, 3%, 6%). Пенообразователь подается в пеносмеситель с помощью бака для пенообразователя (бака-дозатора). Например: ДИНАРМ FT.
Пеносмесители (дозаторы) диафрагменные имеют калиброванное, в зависимости от требуемой концентрации раствора, отверстие.
Пеносмесители могут использоваться как в спринклерных, так и в дренчерных системах.
Во время срабатывания системы, эластичная емкость, находящаяся внутри бака дозатора, и разделяющая воду и пенообразователь, передает давление воды, поступающей в бак-дозатор, на пенообразователь, заставляя его поступать в пеносмеситель (дозатор), где обеспечивается перепад давления между входом в пеносмеситель и баком, в зависимости от расхода воды через пеносмеситель (дозатор).
Проходя через отверстие, которое определяет его концентрацию, пенообразователь поступает в основной водяной поток. В результате в пеносмесителе (дозаторе) образуется раствор пенообразователя на основе воды с постоянной концентрацией.
Скачать 3D модели оборудования для программы REVIT в формате rfa, можно в разделе "скачать"
Справочные материалы. Ошибки при подборе пенного дозатора (пеносмесителя)
Производитель оставляет за собой право вносить изменения в конструкцию отдельных узлов и деталей, не ухудшающих качество изделия, без предварительного уведомления.
Внешний вид оборудования может отличаться от изображения, размещенного на сайте и в документации.
ХАРАКТЕРИСТИКИ
Тип соединения................................................. фланцевый
Рабочее давление, МПа................................... 1,6
Количество пенообразователя в водном растворе, %............. 0,5; 1; 3; 6
Диаметры Ду......................................................... 65; 80; 100; 150; 200; 250
Температура эксплуатации пеносмесителя в комплекте с баком – дозатором в пределах от плюс 5 °С до плюс 50 °С.
Пеносмеситель (дозатор) диафрагменный соответствует климатическому исполнению О категории размещения 4 по ГОСТ 15150-69.
Пример записи обозначения:
Вельга-AVM- Y*-X**
Вельга-AVM- А - Y*-X**
Вельга-AVM- B - Y*-X**
Вельга-AVM-C- Y*-X**
*Y – заданный процент смешивания, %: 0,5; 1; 3; 6.
** X - условный диаметр прохода, Ду, мм: 65, 80,100,150, 200, 250.
