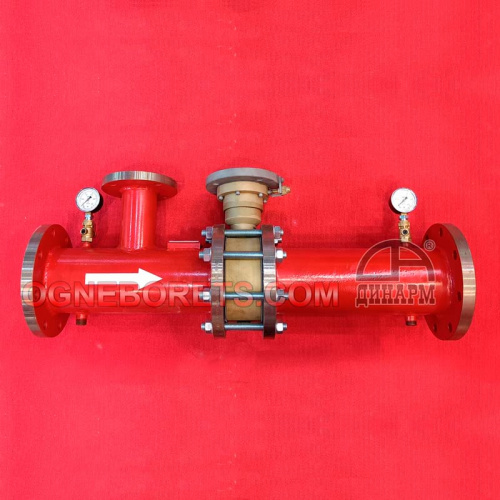

Дозатор пенообразователя и смачивателя т.м. ДИНАРМ широкого диапазона Вельга-MK-W
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Пеносмеситель (дозатор) широкого диапазона Вельга-MK-W (далее – пеносмеситель) предназначен для применения в установках пенного пожаротушения для получения водного раствора пенообразователя (далее ПО) с заданной концентрацией (0,5%, 1%, 3%, 6%) в широком диапазоне расходов воды. Пенообразователь подается в пеносмеситель с помощью бака для пенообразователя (бака-дозатора). Например: ДИНАРМ FT.
1.2. Пеносмесители широкого диапазона имеют дозирующее отверстие, размер которого изменяется в зависимости от расхода воды, проходящей через установку межфланцевую для смешивания ПО и воды, что обеспечивает заданный процент дозирования в широком диапазоне расхода.
1.3. Пеносмесители могут использоваться как в спринклерных, так и в дренчерных системах.
Скачать 3D модели оборудования для программы REVIT в формате rfa, можно в разделе "скачать"
Справочные материалы. Ошибки при подборе пенного дозатора (пеносмесителя)
Производитель оставляет за собой право вносить изменения в конструкцию отдельных узлов и деталей, не ухудшающих качество изделия, без предварительного уведомления.
Внешний вид оборудования может отличаться от изображения, размещенного на сайте и в документации.
ХАРАКТЕРИСТИКИ
Тип соединения....................................................................................фланцевый
Рабочее давление, МПа.................................................................... 1,6
Количество пенообразователя в водном растворе*, %.............. 0,5; 1; 3; 6
Диаметр условного прохода, ДУ, мм.............................................. 100;150;200;250
Расход, л/мин....................................................................................... Ду100 (80-2450) Ду150 (110-5500) Ду200 (125-10500), Ду250 (150-16000)
Температура эксплуатации пеносмесителя в комплекте с баком – дозатором в пределах от плюс 5 °С до плюс 50 °С
Пеносмесители широкого диапазона соответствует климатическому исполнению О категории размещения 4 по ГОСТ 15150-69.
Пример записи обозначения пеносмесители широкого диапазона:
Вельга-MK-W - Y*-X**
* Y - заданный процент смешивания, %: 0,5; 1; 3; 6.
** X - условный диаметр прохода, Ду, мм:100, 150, 200, 250
