Назначение и область применения

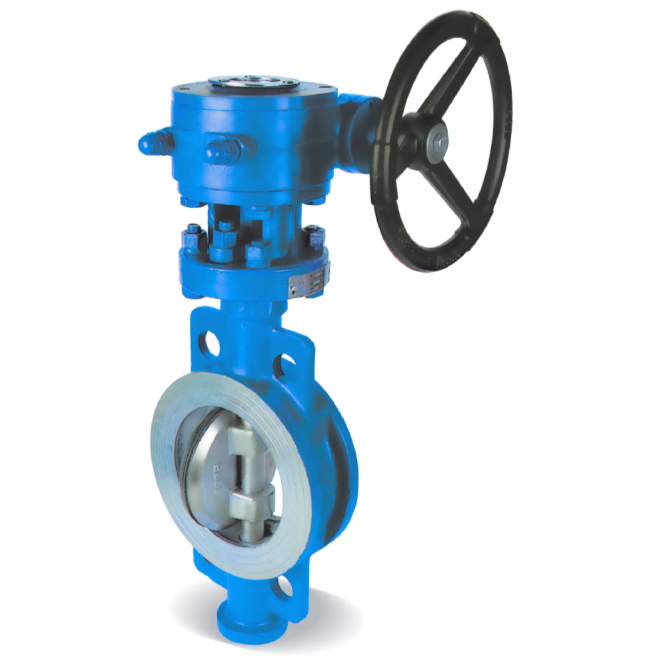

Затвор дисковый с тройным эксцентриситетом применяется в качестве запорно-регулирующей арматуры в системах, транспортирующих воду, пар, конденсат: теплоснабжения, отопления, технологических трубопроводах. Допускается применение в других системах, транспортирующих среды, не вызывающие коррозию деталей затвора. Возможна установка в колодцах, камерах, на открытом воздухе.

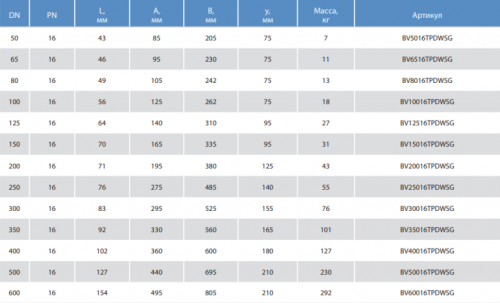

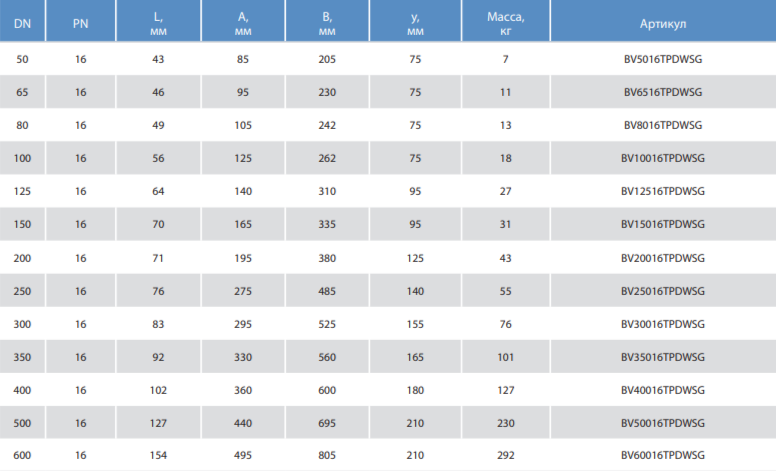

Номинальный диаметр
Номинальное давление
PN 16
Температура рабочей среды
+25°С .. +250°С, кратковременно: -30 °C … +325 °C
Присоединение
Приварное
Материал
Сталь
Герметичность затвора
Класс «А» по ГОСТ 9544-2015 в оба направления
Присоединительные размеры и размеры уплотнительных поверхностей фланцев
Соответствуют ГОСТ 33259-2015
Климатическое исполнение
по ГОСТ 15150-69 в зависимости от применяемых материалов У1 (-40 °С ... +40 °С); УХЛ1 (-60 °С ... +40 °С).
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN
Строительная длина по ГОСТ 3706-93

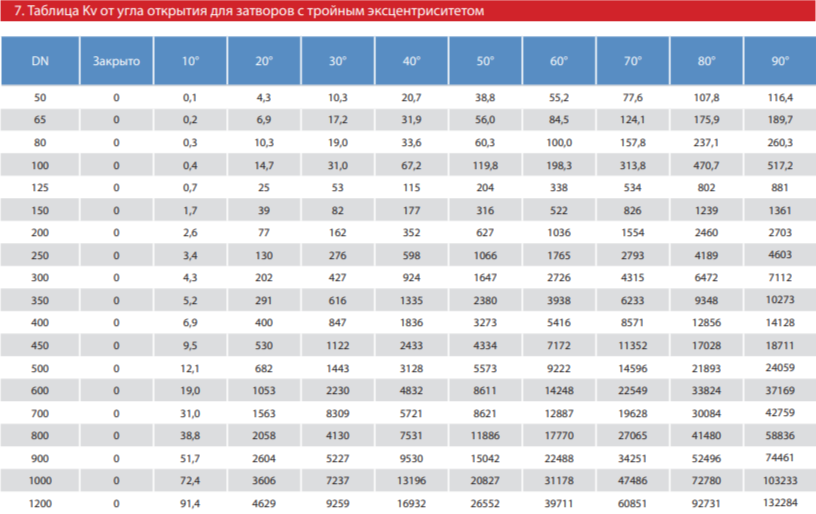

Управление
Редуктор, электропривод

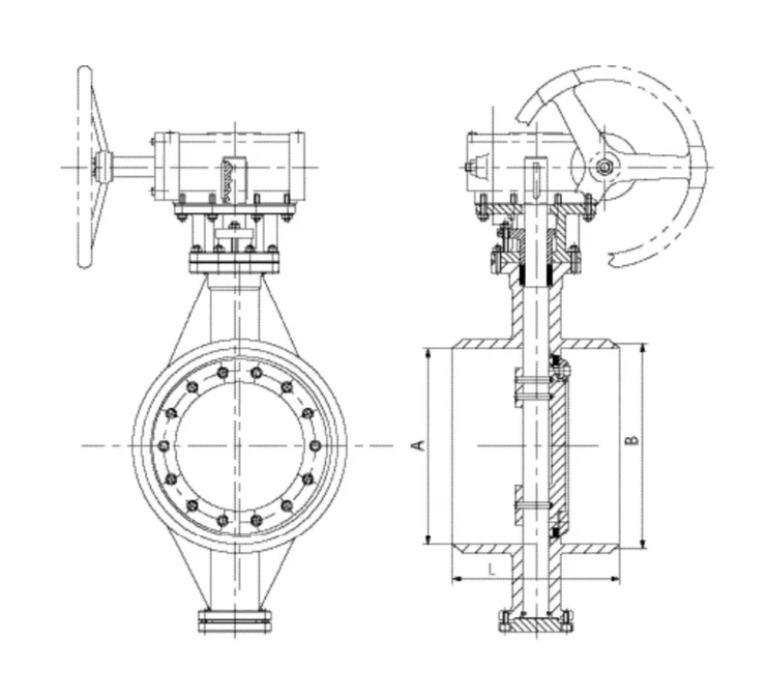

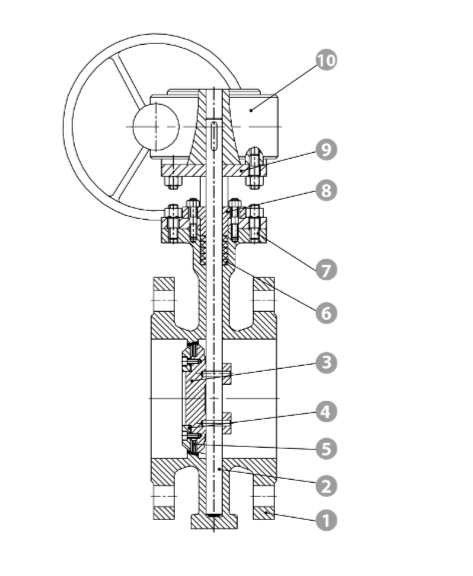

1. Корпус
Сталь 20Л (WCB)
2. Вал
Нерж. сталь 20Х13 (AISI420)
3. Диск
Нерж. cталь 08Х18Н10 (AISI304)
4. Прижимное кольцо
Нерж. сталь 08Х18Н10 (AISI304)
5. Уплотнительное кольцо
Графит + нерж. сталь 08Х18Н10
6. Сальниковое уплотнение
Графит
7. Шпилька
Углеродистая сталь
8. Крышка сальника
Сталь 20Л (WCB)
9. Фланец под редуктор
Сталь 20Л (WCB)
10. Редуктор
-
